Détails de produit
Lieu d'origine: Chine
Nom de marque: JIAYAO/RUNXI/OEM/ODM
Certification: ISO9001:2008, CE
Numéro de modèle: Accouplement à sec
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièce
Prix: US$ 1
Conditions de paiement: L/C, D/P, T/T
Connexion: |
Masculin et femelle |
La structure: |
Contrôle |
Flexible ou rigide: |
Rigidité |
Matériel: |
Acier inoxydable AISI 316/aluminium, plus personnalisé |
La norme: |
La norme |
Nom du produit: |
Le système d'accouplement à rupture sèche/à déconnexion sèche |
Connexion: |
Masculin et femelle |
La structure: |
Contrôle |
Flexible ou rigide: |
Rigidité |
Matériel: |
Acier inoxydable AISI 316/aluminium, plus personnalisé |
La norme: |
La norme |
Nom du produit: |
Le système d'accouplement à rupture sèche/à déconnexion sèche |
TODO Dry break est synonyme de vanne de décharge à sec depuis le début des années 1970.
Depuis sa création, il a été largement utilisé dans les produits chimiques liquides, les produits énergétiques, en particulier dans la connexion sans fuite et l'élimination des produits chimiques dangereux, les pipelines de transport de gaz liquéfié,et autres liens variés.
Près d'un demi-siècle de recherche et développement, une fabrication méticuleuse, la sécurité, l'applicabilité,Les performances et la fonctionnalité de la vanne de décharge à sec TODO ont atteint des normes de première classe, et ont été utilisés pour le transport des matières les plus dangereuses ou les plus précieuses dans les chaînes de production et d'approvisionnement telles que les industries pétrolière, pétrochimique et chimique.Il minimise l'émission non organisée de matières toxiques et dangereuses lors du chargement, le déchargement et le transport, améliorant considérablement les normes de santé, de sécurité et environnementales de diverses industries connexes.
En 2002, l'OTAN a reconnu le système d'amarrage à rupture sèche comme la norme pour le chargement et le déchargement de pétrole à l'intérieur et à l'extérieur de sa base.
Le format standard pour les points de connexion (norme STANAG 3765 de l'OTAN).
La norme TODO de rupture à sec a été adoptée par l'industrie chimique et les produits chimiques européens
L'industrie du transport est plus largement référencée et adoptée comme norme de l'industrie (également connue sous le nom de norme de l'OTAN ou norme STANAG 3765 de l'OTAN).

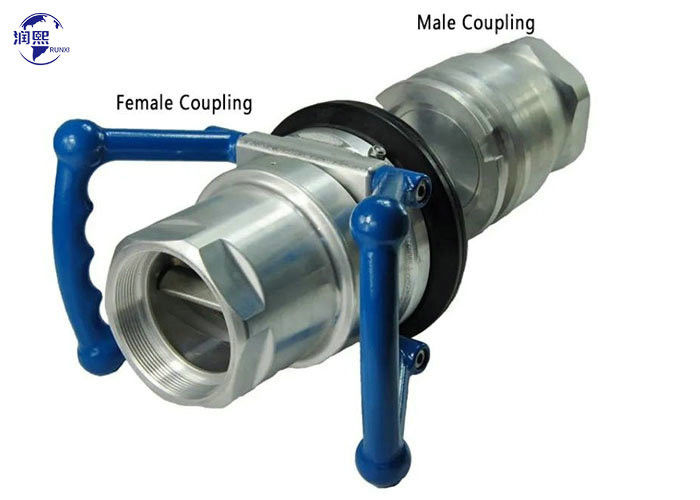

La soupape de décharge à sec TODO est composée d'une unité de chauffage à l'extrémité du tuyau et d'une unité de réservoir.et les deux extrémités sont étroitement combinées en tournant la poignée 15 ° dans le sens des aiguilles d'une montre,
Retournez le noyau de la vanne de 90 ° pour ouvrir et transporter les matériaux. Fermez le noyau de la vanne et faites-le tourner de 15 degrés pour séparer les deux extrémités.
La soupape de décharge à sec TODO a passé la certification de niveau d'équipement sous pression et satisfait aux exigences relatives à l'équipement de classe II de la directive PED97/23/CE de l'UE sur les équipements sous pression.Il peut être utilisé comme soupape secondaire pour les réservoirs et autres équipements.
The TODO Dry break dry release valve has passed the explosion-proof equipment level certification and meets the requirements of the EU explosion-proof equipment ATEX94/3/EC directive for non electrical equipment used in explosion-proof zonesIl peut être utilisé dans la zone à l' épreuve des explosions I.
TODO Les soupapes de dégagement à sec à rupture sèche conviennent notamment:
Acide sulfurique, formaldéhyde, ester d'éthyle, ester de propylène, ester acrylique, benzène, toluène, styrène, xylène, essence, kérosène d'aviation,Diméthylamine, méthane d'ammoniac, hydrogène éthylène, tétrahydrofurane, cyclohexanone, pyridine, phénol, isocyanate, oxyde d'éthylène, épichlorohydrine, épichlorohydrine
Couplings à secsont le choix judicieux pour le transport de fluides dangereux.la soupape intégrée de l'accouplement est fermée à l'avance, évitant ainsi la fuite ou la volatilité du liquide dans l'environnement environnant, réduisant ainsi les risques de contact de l'opérateur avec le milieu toxique,et de la sécurité du personnelL'extrémité féminine de la connexion avec le pipeline a une fonction de pivotement intégrée, ce qui réduit les dommages par fatigue du pipeline.
Les avantages:
√ Facilité de manipulation grâce à un taux de transmission élevé
√ Auto-verrouillage lorsqu'il est entièrement connecté
√ joint pivotant intégré
√ Léger
√ Maintenance minimale
√ Principes de fonctionnement orientés vers le champ
√ Approbation conformément au WHG (dont l'approbation par le DIBT)
√ Approbation conformément à la zone ATEX 1
| Modèle | Taille | D/MM | Poids (acier inoxydable) | Poids (aluminium) | Poids en cuivre |
| Accouplement féminin | |||||
| OKTH56 | 1' | 56 | 1.5 | 0.6 | 1.5 |
| OKTH70 | 2' | 70 | 3 | 1.2 | 2.8 |
| Les produits de la catégorie 1 | Deux pieds et demi. | 105 | 7.4 | 4.3 | 8.8 |
| Les produits de la catégorie 1 | 3 pouces | 119 | 8.8 | 4.9 | 10.2 |
| Les produits de la catégorie 1 | 4' | 164 | 19.4 | 9.5 | 20.6 |
| Accouplement mâle | |||||
| Le numéro d'enregistrement | 1' | 56 | 0.8 | 0.3 | 0.8 |
| Le numéro de téléphone | 2' | 70 | 1.8 | 0.5 | 1.4 |
| Le numéro d'enregistrement | Deux pieds et demi. | 105 | 2.9 | 1 | 3 |
| Le numéro d'enregistrement | 3 pouces | 119 | 3.7 | 1.2 | 3.5 |
| Le numéro d'enregistrement | 4' | 164 | 6.9 | 3.3 | 7.4 |
Applications:
- Pour le transfert rapide et sûr de fluides tels que la liqueur et les acides, les combustibles et les huiles, l'eau de mer, l'eau du robinet, les eaux usées, le gaz, la vapeur surchauffée, l'air comprimé, le GPL, les boues, les denrées alimentaires,produits pharmaceutiques entre les tuyaux, tuyaux, réservoirs et équipements.
- largement utilisé dans la construction de centrales électriques, l'industrie chimique et pharmaceutique, l'industrie pétrolière, le forage offshore, la construction navale, le chargement/déchargement (avions, camions-citernes, stations-service, navires),nettoyage des réservoirs, et de l'industrie alimentaire et des boissons.
