Détails de produit
Lieu d'origine: Chine
Nom de marque: JIAYAO/RUNXI/OEM/ODM
Certification: CE, ISO9001
Numéro de modèle: Accouplement à libération rapide auto-verrouillé
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièce
Prix: US$ 1/Piece
Conditions de paiement: L/C, T/T
Connexion: |
Masculin et femelle |
La structure: |
Contrôle |
Flexible ou rigide: |
Rigidité |
Nom du produit: |
Accouplement rapide |
La norme: |
La norme |
Matériel: |
Acier inoxydable |
Connexion: |
Masculin et femelle |
La structure: |
Contrôle |
Flexible ou rigide: |
Rigidité |
Nom du produit: |
Accouplement rapide |
La norme: |
La norme |
Matériel: |
Acier inoxydable |

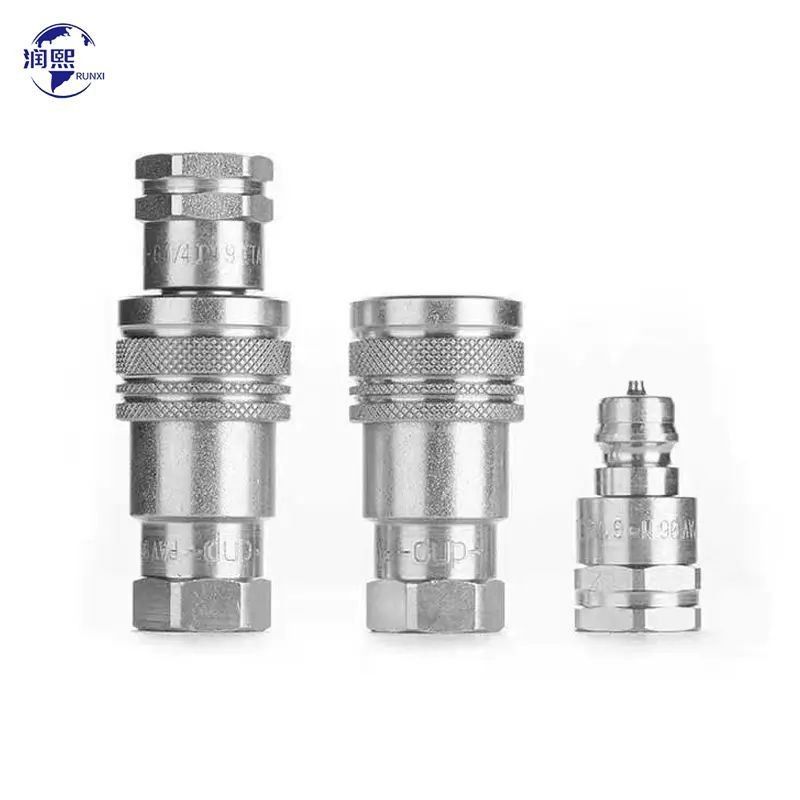

Couplings à connexion rapide en acier inoxydablesont conçus pour connecter et déconnecter rapidement des tuyaux, des tuyaux ou des équipements sans avoir besoin d'outils ou de compétences particulières.Les accouplages sont en acier inoxydable de haute qualité,qui offre une excellente résistance à la rouilleLes accouplements rapides en acier inoxydable sont capables de gérer des applications à haute pression et à haute température.
Caractéristique:
1Des soupapes de poupée sont disponibles pour prévenir les fuites non couplées.
2Les soupapes de poupée s'ouvrent automatiquement lorsqu'elles sont couplées, à la pression de travail nominale, pour maintenir le débit de l'accélérateur.
3Les pièces critiques sont durcies pour leur durabilité.
4Le mécanisme de verrouillage de la boule maintient les deux pièces jumelées.
5.Prévention de la torsion du tuyau en raison de la possibilité de mouvement en position d'accouplement.
6La prise et la prise sont usinées avec précision à partir de barres solides.
7Traitement de surface Cr III
8.Conforme à la norme ISO A. Compatible avec les appareils de la série PARKER 6600, de la série FASTER ANV, de la série AEROQUIP 5600, de la série HANSEN HA 15000, de la série Tomco A5600,Couplings hydrauliques à décharge rapide de la série Stucchi BIR et de la série Dixon K
Construction standard et option:
La norme:ISO7241-B, ISO16028, Interchangeable avec les accouplements rapides standard ISO 16028 et ISO 7241-A.
Applications:
- Pour le transfert rapide et sûr de fluides entre tuyaux, tuyaux, réservoirs et équipements (utilisés pour les équipements de construction, les équipements forestiers, les machines hydrauliques et les équipements pétroliers).
- Largement utilisé dans les systèmes pneumatiques et hydrauliques pour connecter des tuyaux, des cylindres, des vannes et d'autres composants.
- Utilisé également dans les applications agricoles pour connecter les systèmes d'irrigation, les pompes et les tuyaux.
Paramètres de couplage rapide:
| Accouplement rapide | |||||||
| Nom de l'article | LS | ØD | HS | Une | T | ||
| E102-02SF, dans le cas des produits chimiques | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF, dans le cas des produits chimiques | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF, dans le cas des produits chimiques | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF, dans le cas des produits de la catégorie A | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF, sous forme de poudre | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| Accouplement rapide | ||||||
| Nom de l'article | Lp | C | HS | T | ||
| E102-02PF, dans le cas des produits chimiques | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF, dans le cas des produits chimiques | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF, dans le cas des produits chimiques | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF, dans le cas des produits chimiques | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF, dans le cas des produits chimiques | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| Taille (dans) |
ISO (en anglais) (mm) |
Pression de travail maximale (barres) |
Flux nominale (l/m) |
Min Pression de souffle (barres) |
Perte de liquide (ml-cc) |
||
| Connexion | Connexion | Homme | Femme | ||||
| Un quart | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| - Un demi | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| Je vous en prie. | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1 à 4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1 à 2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
