Détails de produit
Lieu d'origine: Chine
Nom de marque: JIAYAO/RUNXI/OEM/ODM
Certification: ISO9001:2008
Numéro de modèle: tuyau souple à haute pression
Conditions de paiement et d'expédition
Quantité de commande min: 1 mètre
Prix: US$ 1/Meter
Conditions de paiement: L/C, T/T
Classification par température: |
tuyauterie à haute/basse température |
MPA Classfication: |
Tuyauterie à haute pression |
La norme: |
Pour les appareils de traitement de l'air |
Diamètre: |
13 à 243 mm |
Moyenne: |
L'équipement doit être équipé d'un dispositif d'échantillonnage. |
Matériel: |
Acier inoxydable |
Classification par température: |
tuyauterie à haute/basse température |
MPA Classfication: |
Tuyauterie à haute pression |
La norme: |
Pour les appareils de traitement de l'air |
Diamètre: |
13 à 243 mm |
Moyenne: |
L'équipement doit être équipé d'un dispositif d'échantillonnage. |
Matériel: |
Acier inoxydable |

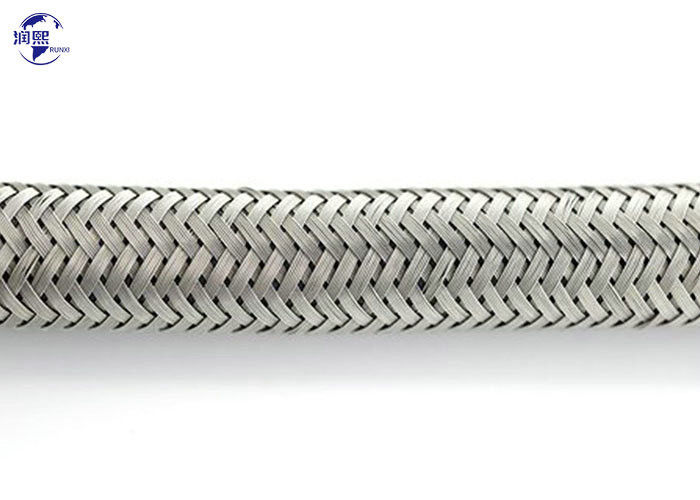

Pièces en acier inoxydable métallique souple:
Le tuyau souple métallique utilisé pour transporter toutes sortes de supports est une sorte d'élément souple composé d'un tuyau ondulatoire en acier inoxydable constitué d'une couche extérieure tressée,une ou plusieurs couches de filets de fil ou de courroie en acier, avec des joints ou une bride aux deux extrémités.
Le tuyau métallique flexible peut être largement utilisé dans des systèmes tels que l'eau, la vapeur, l'huile chaude et le gaz avec sa résistance à la pression et sa structure flexible.
Ils sont utilisés pour conduire des liquides, compenser les problèmes résultant de l'installation et absorber les vibrations et les expansions.
Les tuyaux métalliques flexibles peuvent être renforcés par double tresse afin d'augmenter leur résistance à la pression et aux conditions environnementales.Il est également possible de les renforcer par des ressorts d'épaisseurs de fil différentes ou par des bandes pour prolonger leur durée de vie pour des environnements plus difficiles.
Caractéristiques:
√ Résistance à la corrosion
√ Résistance à haute température, résistance à basse température
√ Poids léger
√ petit volume
√ Une bonne souplesse
Différents types de connexions:
* BSPT Taper mâle,
* BSP Cone Femme avec écrous pivotants
* BSP Flat face Femme avec noix pivotante
* DIN2828 couplage à camelote
* Armatures du TNP
* Connexions de brides, les codes de brides peuvent être DIN2500, ANSI B 16.5, JIS B2210-84
| Types de tuyaux métalliques flexibles | Tuyaux flexibles tressés à haute pression Tuyaux flexibles tressés à pression moyenne Tuyau en acier inoxydable anneulé flexible tuyau en acier inoxydable hélicoïdal flexible Tuyaux flexibles à tresses hélicoïdales tuyau en acier inoxydable standard flexible tuyau tressé à la paroi ultra lourd |
| Sélection du matériel | Acier inoxydable 321, 304, 316L |
| Sélection de la pression de travail | La valeur de l'échantillon doit être la même que celle de l'échantillon. |
| Résistant à la température | Température élevée/Température basse |
| Sélection des raccords | Ensemble de tuyaux métalliques flexibles disponibles, avec raccords et brides |
| Application du projet | Largement utilisé dans les domaines du pétrole, de l'industrie chimique, de l'aérospatiale, de la métallurgie, de l'électricité, du gaz, du bâtiment, de la mécanique, de la construction, du fer et de l'acier, de la fabrication du papier, des tissus, de la médecine,aliments et récipients pour le transport de l'eau, vapeur, huile, produits chimiques, etc. |
Construction de tuyaux métalliques flexibles
Le noyau intérieur:
Acier inoxydable ondulé
· Les tubes métalliques flexibles de base en acier inoxydable sont disponibles en acier inoxydable 304, 321 et 316L
· Tubes en acier inoxydable formées en ondulations parallèles
· Option hélicoïdale / enroulée disponible sur demande
Le noyau extérieur:
Couches tressées en acier inoxydable
· Acheter un tuyau de base ondulé sans couches, à simple ou double tresse
· Couches de tresses extérieures de tuyaux métalliques flexibles en acier inoxydable 304
· Voir la clé de code de la couche de tresse en bas de ce tableau
Avantages du tuyau métallique flexible:
· Tous les tuyaux métalliques - noyau en acier inoxydable ondulé, vendus séparément ou avec des couches d'acier tressées
· Les tolérances de pression comprennent le vide complet par rapport à celles indiquées dans le tableau des spécifications ci-dessous
· Application Température nominale de cryogénique à 1500° F
· Répondre ou dépasser l'ISO 10380 à pression de travail maximale
Tableau de taille des tuyaux métalliques flexibles:
| Données techniques relatives aux tuyaux flexibles métalliques à haute pression | |||||||
| Des pièces de bois | Identifiant | Une surdose | Min.bendradius | Pressions réglées à 20°C | Poids/pieds | ||
| couches | Statique | Dynamique | WP. Je vous en prie. | La pression artérielle. | Des kilos. | ||
| pouces | pouces | pouces | pouces | PSI | PSI | ||
| 1 | Un quart | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | - Un demi | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | Je vous en prie. | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1 à 4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1 à 2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2/2. | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Note: Les données sont basées sur 20°C. La pression diminue avec l'augmentation de la température ambiante. | |||||||
Les tuyaux métalliques ondulés ont une structure pliable et pliable; fiable, rapide et facile à connecter avec des tuyaux résistants à la pression et à la température.
Les tuyaux métalliques flexibles sans tresses éliminent les problèmes de raccordement rigide.et des manches au lieu d'être montées avec des éléments, ces tuyaux ont moins de temps passé, et vous pouvez gagner du temps. tuyau métallique ondulé est un tuyau industriel à usage général et est disponible dans différentes qualités d'acier inoxydable, y compris ss304, 321,autres
Les tuyaux métalliques complexes avec une longue durée de vie, pratiques, sûrs, rapides et faciles à installer.
