Détails de produit
Lieu d'origine: Chine
Nom de marque: JIAYAO/RUNXI/OEM/ODM
Certification: ISO9001:2008
Numéro de modèle: Pour les véhicules à moteur électrique
Conditions de paiement et d'expédition
Quantité de commande min: 1 mètre
Prix: US$ 1
Conditions de paiement: L/C, T/T, D/P
La norme: |
Le produit doit être présenté sous forme d'une couche d'équipement. |
Matériel: |
Caoutchouc nitrile |
Capacité: |
tuyau à huile de caoutchouc |
Couleur: |
Noir |
Application du projet: |
Système de refroidissement par huile |
Nom du produit: |
tuyau hydraulique à tresse |
La norme: |
Le produit doit être présenté sous forme d'une couche d'équipement. |
Matériel: |
Caoutchouc nitrile |
Capacité: |
tuyau à huile de caoutchouc |
Couleur: |
Noir |
Application du projet: |
Système de refroidissement par huile |
Nom du produit: |
tuyau hydraulique à tresse |
Pour les véhicules à moteur électrique
Structure du produit:

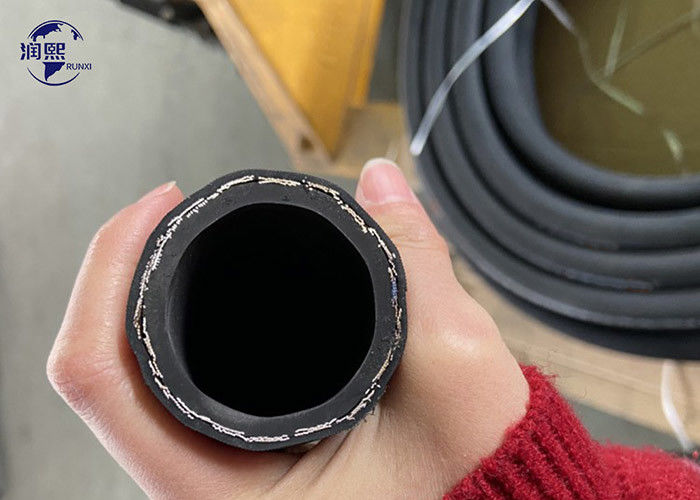

Un tuyau hydraulique à haute pression tressé en caoutchouc à fil d'acier-Ce tuyau doit être constitué d'un tube intérieur en caoutchouc synthétique résistant à l'huile, d'un seul renforcement de tresse en fil d'acier,et un revêtement en caoutchouc synthétique résistant aux huiles et aux intempéries.
|
Taille
|
Taille
|
Identifiant |
D.D.
|
Une surdose
|
W.P.
|
P.P.
|
Précipitation |
Min B.R.
|
Le T.T.
|
||||||||
| mm | Dans. | - Je vous en prie. | Je suis désolé. | - Je vous en prie. | Je suis désolé. | - Je vous en prie. | Je suis désolé. | Je suis désolé. | MPa | Le Psi | MPa | Le Psi | MPa | Le Psi | pouces | mm |
Poids total de l'eau
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | Un quart | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | Je vous en prie. | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | - Un demi | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | Je vous en prie. | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1 à 4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1 à 2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
Pour les véhicules à moteur à combustion
Le tuyau à haute pression est fait de caoutchouc interne, de caoutchouc moyen, d'une couche de fil de bois et de caoutchouc externe.
Un fil d'acier en caoutchouc tressé haute pression hydraulique Pour le tuyau:
Ce tuyau doit être constitué d'un tube intérieur en caoutchouc synthétique résistant à l'huile, d'un seul renforcement en fil d'acier et d'un couvercle en caoutchouc synthétique résistant à l'huile et aux intempéries.
Objectifs:Convient pour les fluides hydrauliques à base de pétrole et d'eau.
Température de fonctionnement:-40 oC à +100 oC.
Un tuyau hydraulique est utilisé n'importe où dans un système hydraulique nécessitant une connexion flexible entre deux ports de fluide.Un tuyau hydraulique est un tube en caoutchouc synthétique entouré d'une sorte d'enroulement de renforcement de la résistance flexible, tels que le métal ou les fibres, puis recouverts d'une autre carcasse en caoutchouc
1Les couches intérieures et extérieures sont en caoutchouc synthétique avec une excellente résistance aux huiles.
2La couche de renforcement est faite de fibres chimiques de haute résistance.
3La température du milieu de transmission est de - 40 - + 55 oC.
Pression de rupture: plus de 4 fois la pression de travail.
|
Publié 规格 Taille
|
Le gouvernement britannique 规格 Taille
|
À l'intérieur Identifiant
|
增强 niveaux de diamètre D.D.
|
À l'extérieur Une surdose
|
Le maximum pression de travail W.P.
|
pression d'essai P.P.
|
Le plus petit 爆破压 Précipitation
|
Le plus petit Je veux dire, je veux dire... Min B.R.
|
Le poids Le T.T.
|
||||||||
| Le plus petit | Le maximum | Le plus petit | Le maximum |
A 型
|
AT 型
|
||||||||||||
| mm | Dans. | - Je vous en prie. | Je suis désolé. | - Je vous en prie. | Je suis désolé. | - Je vous en prie. | Je suis désolé. | Je suis désolé. | MPa | Le Psi | MPa | Le Psi | MPa | Le Psi | pouces | mm |
Poids total de l'eau
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | Un quart | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | Je vous en prie. | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | - Un demi | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | Je vous en prie. | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1 à 4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1 à 2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
